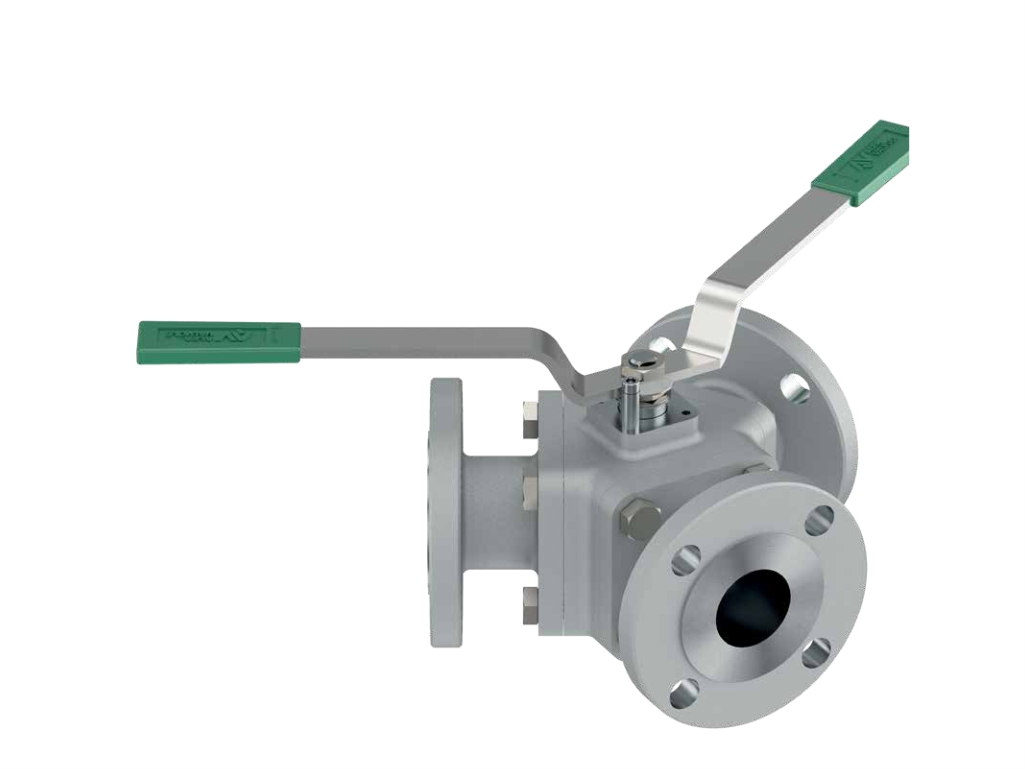

ALFA 103/104 – ALFA 30/32 ALFA VALVOLE

• Vana tasarımı: Üç yollu küresel vana, wafer tip gövde
• Küre dönüşü: 90° (opsiyonel olarak 180° – model 103/4)
• ALFA 103: İki sızdırmazlık yüzeyli vana (üçüncü hat her zaman açık), standart olarak L tipi küre ile üretilir
• ALFA 103/4: Dört sızdırmazlık yüzeyli vana (tüm hatlar izole edilebilir), standart olarak T tipi küre ile üretilir (opsiyonel olarak L tipi)
• Boyut aralığı: 1/2” ≤ DN ≤ 6” / 15 ≤ DN ≤ 150
• Standart basınç aralığı: PN 10–40, ANSI 150 (opsiyonel olarak ANSI 300 ve 600)
• Sıcaklık aralığı: -40°C (paslanmaz çelik) / -29°C (karbon çelik) ≤ T ≤ +200°C (standart versiyon)
Farklı çap ve sıcaklık değerleri için detaylar diyagramlarda belirtilmiştir.
• Flanş yüzeyi: ASME B16.5, ANSI 150/300 veya EN 1092-1’e göre RF tipi
• Flanş delikleri: ASME B16.5 (ANSI 150) veya EN 1092-1 (PN16) standartlarına göre metrik delikler
• Karşılıklı uzunluk (Face-to-face): Üretici standardına göre
• Tasarım standartları: ASME B16.34, EN 12516-1, PED 2014/68/AB
• Sızdırmazlık sınıfı: EN 12266-1’e göre Grade A (Sıfır Kaçak)
